消防泵

XBD/GJ-LC立式长轴深井消防泵

XBD/GJ-LC立式长轴深井消防泵

流量范围:50-6000m3/h
扬程范围:15-100m
产品分类: 消防泵

详细介绍


消防专用立式长轴泵:XBD/GJ-LC立式长轴深井消防泵概述:

XBD/GJ-LC立式长轴深井消防泵系单吸、多级导叶式水泵,该产品根据变电站、油库、石油码头、石油钻井平台等重点防火单位缺乏大量自来水供应,占地面积小的特点,采用国内外优秀的水力模型和先进的结构设计理念开发,具有效率高、使用范围广、运转安全可靠、启动快速等特点。该水泵用于输送温度低于55℃的清水、海水。


消防专用立式长轴泵:XBD/GJ-LC立式长轴深井消防泵型号说明:

XBD/GJ16/160-A-LC

XB--立式长轴消防泵

D--驱动设备标志(D为电动机,C为柴油机)

GJ--深井

16--设计出口压力(0.1MPa的倍数值)

160--设计流量(l/s

A--叶轮切割标记

LC—表示泵为立式长轴泵


消防专用立式长轴泵:XBD/GJ-LC立式长轴深井消防泵性能范围:

流量:50--6000m3/h

扬程:15--100m

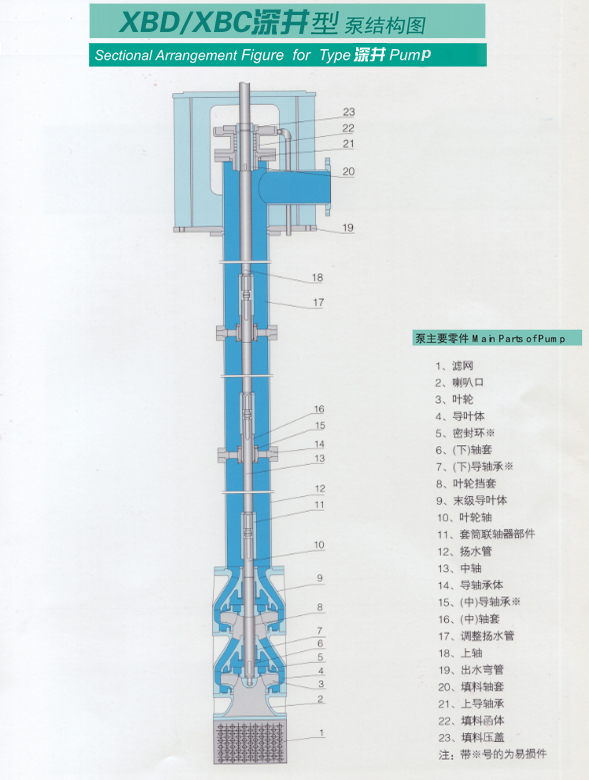

消防专用立式长轴泵:XBD/GJ-LC立式长轴深井消防泵结构特点:


XBD/GJ-LC立式长轴深井消防泵的吸入口垂直向下,出口水平,免抽真空启动;从电机或直角齿轮箱端俯视,水泵转子部件逆时针方向旋转,主要特点有:

1、安装方法:

一般水泵机组安装在同一基础层上。

2、出水口位置:

一般情况下,出水口位于基础层之上,如用户需要也可位于基础层之下。

3、轴向推力的承受方式:

1)、水泵采用普通立式电机驱动时,水泵转子重量及轴向推力由装在水泵上部的推力轴承承受。

2)、水泵采用带推力轴承的立式电机驱动时,水泵转子的重量及轴向推力由电机内的推力轴承承受。

3)、水泵采用直角齿轮箱传动时,水泵转子的重量及轴向推力由装在直角齿轮箱内的推力轴承承受。

4、导轴承的润滑方式:

自润滑:若水泵所输送的介质为清洁的液体,导轴承可直接利用输送的介质进行润滑。

外接压力水润滑:若水泵所输送的介质中含有少量杂质,则需要从外部接入清洁的压力水来润滑(水泵带自闭式密封系统,水泵停机后,自闭式密封系统可防止杂质进入导轴承)。

5、推力轴承的润滑:

推力轴承一般采用稀油润滑(小型泵也可采用油脂润滑)。轴承体外部可设置冷却夹套,通以冷却水冷却油温。

6、水泵及电机联轴器:

弹性联轴器:若轴向推力由水泵承受,则水泵与电机采用弹性联轴器联接。

刚性联轴器:若轴向推力由电机承受,则水泵与电机采用刚性联轴器联接。

7、配用动力:

1)、配用普通立式电机直联驱动。

2)、配用带推力轴承的立式电机直联驱动。

3)、配用柴油机通过直角齿轮箱变速驱动。

4)、配用卧式高速电机通过直角齿轮箱变速驱动。


消防专用立式长轴泵:XBD/GJ-LC立式长轴深井消防泵传动机说明

XBD-LC电动消防双吸中开泵组以知名厂家的电机为动力。同时,可以根据用户的使用环境及条件的不同、配套不同防护等级的低压、高压及防爆电机,其特点为操作维护简单、噪音低、配备要求少。

XBC-LC柴油机双吸中开泵组,以沃尔沃、康明斯、道依茨和国内柴油机知名厂家生产的101000KW各种系列柴油机为动力。通过高弹联轴器、离合器、减速器等与水泵组装而成,具有起动迅速、可靠、应急能力强、结构紧凑、防护方便等特点。具有手动、自动、自动切换、自动充电、自动保护(超速、油压低、三次起动失败、水温高、蓄电池电压低等报警、停机保护等)、应急照明、远程监控连接等功能。为保证机组在低于5℃寒冷气候下的正常工作,机组可附设冷却水预加热装置。

两种机组均可提供自动控制柜,达到自动控制、远程监视与遥控的目的。


消防专用立式长轴泵:XBD/GJ-LC立式长轴深井消防泵主要零件材质:


:材料可根据用户要求选配。
